Кольца защитные к кольцам круглого сечения по ОСТ 12.44.019-77

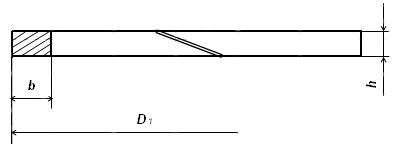

Кольца защитные типа I-Н по ОСТ 12.44.019-77

Размеры в мм.

Обозначение типоразмера кольца I - Н	D1		b		h
Обозначение типоразмера кольца I - Н	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.
019-023-25	23,1	- 0,33	1,79	+/- 0,06	1,0	+/- 0,10
020-024-25	24,1
021-025-25	25,1
022-026-25	26,1
023-027-25	27,1
024-028-25	28,1
025-029-25	29,1
026-030-25	30,1	- 0,39
027-031-25	31,1
028-032-25	32,1
030-034-25	34,1
032-036-25	36,1
034-038-25	38,1
036-040-25	40,1
037-041-25	41,1
038-042-25	42,1
040-044-25	44,1
043-047-25	47,1
020-025-30	25,1	- 0,33	2,29
022-027-30	27,1
023-028-30	28,1
025-030-30	30,1	- 0,39
027-032-30	32,1
028-033-30	33,1
030-035-30	35,1
032-037-30	37,1
033-038-30	38,1
035-040-30	40,1
036-041-30	41,1
040-045-30	45,1
042-048-30	48,1
045-050-30	50,2	- 0,74			1,6	+/- 0,12
050-055-30>	55,2
055-060-30	60,2
019-025-36	25,1	- 0,33	2,74		1,0	+/- 0,10
020-026-36	26,1
021-027-36	27,1
022-028-36	28,1
024-030-36	30,1	- 0,39
025-031-36	31,1
026-032-36	32,1
028-034-36	34,1
029-035-36	35,1
030-036-36	36,1
032-038-36	38,1
034-040-36	40,1
035-041-36	41,1
036-042-36	42,1
038-044-36	44,1
039-045-36	45,1
040-046-36	46,1
042-048-36	48,1
044-050-36	50,2	- 0,74			1,6	+/- 012
045-051-36	51,2
046-052-36	52,2
048-054-36	54,2
049-055-36	55,2
050-056-36	56,2		2,73	+/- 0,07
052-058-36	58,2
054-060-36	60,2
055-061-36	61,2
056-062-36	62,2
057-063-36	63,2
058-064-36	64,2
059-065-36	65,2
060-066-36	66,2
062-068-36	68,2
063-069-36	69,2
064-070-36	70,2
065-071-36	71,2
066-072-36	72,2
068-074-36	74,2
069-075-36	75,2
070-076-36	76,2
072-078-36	78,2
074-080-36	80,2	- 0,87
075-081-36	81,2
076-082-36	82,2
078-084-36	84,2
079-085-36	85,2
080-086-36	86,2		2,72	+/- 0,08
082-088-36	88,2
084-090-36	90,2
085-091-36	91,2
086-092-36	92,2
088-094-36	94,2
089-095-36	95,2
090-096-36	96,2
092-098-36	98,2
094-100-36	100,2
095-101-36	101,2				2,0
096-102-36	102,2
098-104-36	104,2
099-105-36	105,2
100-106-36	106,2
102-108-36	108,2
104-110-36	110,2
105-111-36	111,2
106-112-36	112,2
108-114-36	114,2
109-115-36	115,2
110-116-36	116,2
112-118-36	118,2
114-120-36	120,2	- 1,0
115-121-36	121,2
118-124-36	124,2
120-126-36	126,2
125-130-36	131,0		2,71	+/- 0,09
130-135-36	136,0
135-140-36	141,0
140-145-36	146,0
150-155-36	156,0
155-160-36	161,0
160-165-36	166,0
028-036-46	36,1	- 0,39	3,64	+/- 0,06	1,0	+/- 0,10
030-038-46	38,1
032-040-46	40,1
035-043-46	43,1
036-044-46	44,1
037-045-46	45,1
038-046-46	46,1
040-048-46	48,1
042-050-46	50,2	- 0,74	3,63	+/- 0,07	1,6	+/- 0,12
045-053-46	53,2
050-058-46	58,2
055-063-46	63,2
060-068-46	68,2
063-071-46	71,2
065-073-46	73,2
070-078-46	78,2
072-080-46	80,2	- 0,87
075-083-46	83,2	- 0,87
050-060-58	60,2	- 0,74	4,53
053-063-58	63,2
055-065-58	65,2
060-070-58	70,2
063-073-58	73,2
065-075-58	75,2
070-080-58	80,2	- 0,87
075-085-58	85,2		4,52	+/- 0,08
080-090-58	90,2
085-095-58	95,2
090-100-58	100,2
095-105-58	105,2				2,0
100-110-58	110,2
105-115-58	115,2
110-120-58	120,2	- 1,0
115-125-58	125,2		4,51	+/- 0,09
120-130-58	130,2
125-135-58	135,2
130-140-58	140,2
135-145-58	145,2
140-150-58	150,2
145-155-58	155,2
150-160-58	160,2
155-165-58	165,2

Пример условного обозначения защитного кольца типа I-Н для уплотнения
цилиндра диаметром 50мм и штока диаметром 45мм в неподвижном
соединении типоразмером 045-050-30:
Кольцо I-Н-045-050-30 ОСТ 12.44.019-77
